適用范圍

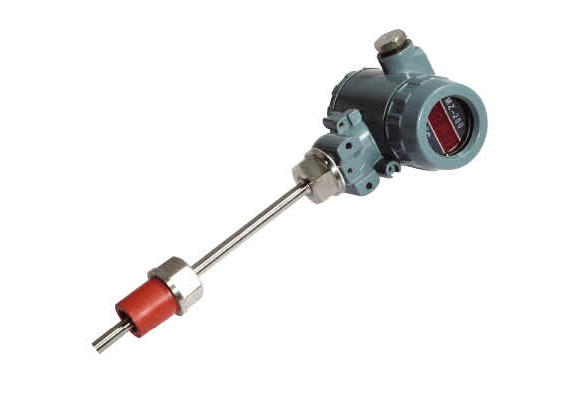

SBW系列一體化溫度變送器集溫度傳感與溫度變送為一體,將溫度變送器置于測溫傳感器(熱電阻,熱電偶)接線盒內,把溫度轉變成與熱電偶熱電阻的溫度輸出成正比的4~ 20mADC標準信號,給二次儀表或計算機系統從而實現對現場溫度的檢測和控制產品接液材料有不銹鋼304也可不銹鋼外襯PTFE。產品接液材質有不銹鋼304,也可不銹鋼外稱PTFE。產品廣泛應用于電力，石油化工冶金,環保船舶,建筑食品等各行業。
特點
◆變送 器置于接線盒內成為- -體化溫度變送器,用于工業現場。
◆直接輸出4~ -20mA的信號,既省去昂貴的補償導線,又提高了信號長距離傳送過程中的抗干擾能力.
◆變送器部件精度高功耗低，使用環境溫度范圍寬,工作穩定可靠.
主要技術參數
◆分度號:熱電阻: Pt100.Cu50
◆熱電偶: K.E.J.T
◆輸出信號:模擬量:4~20mADC二線制
◆數字量: HART1200波特移頻鍵控(FSK) (僅智能型有)
◆基本精度:熱電偶土5%FS;熱電阻0.2%FS
◆電源:12~36VDC
◆負載能力: 6002 (24VDC)
◆現場指示: 3-1/2位LED
◆熱響應時間:對鎧裝熱電偶,響應時間為0.4~ 1s,對鎧裝熱電阻，為3~18s
◆絕緣電阻:熱電極和保護管之間絕緣電阻應不小于100MΩ(直流電壓100V)
◆環境溫度: -40°C~+85C
◆工作壓力:固定法蘭或螺紋式: -0.1~2.5MPa
活動法蘭或螺紋式:常壓
◆電氣接口: M20X1.5
◆防爆等級:隔爆型: ExdiCT1~T6;本安型: EciallCT1~T6
◆防護等級: IP65
◆插入深度:100~5000mm
◆保護管直徑:中12、中16, 非統設規格按用戶要求
◆保護管材質:不銹鋼,不銹鋼襯PTFE
◆過程連接:螺紋連接:M16X1.5, M27X2法蘭連接:HG20592-20635-97 DN20以上法蘭,其他法蘭標準(GB,JB/T,HGJ,ANSI,DIN等)請用戶在訂貨時注明
◆接線盒材質:鋁合金;不銹鋼
